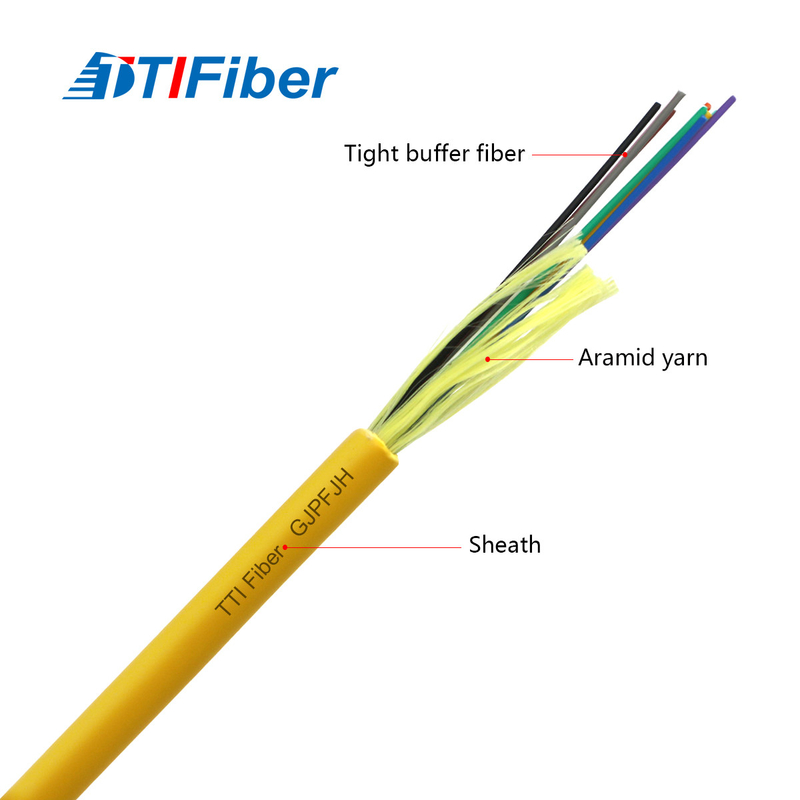

GJPFJH Bộ đệm chặt chẽ Multicord Cáp quang đơn mode cho trong nhà
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | TTI |
| Chứng nhận: | CE / ROHS |
| Số mô hình: | SM |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | Có thể thương lượng |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Hộp PE |
| Thời gian giao hàng: | 3 ngày |
| Điều khoản thanh toán: | L / C, T / T, D / A, D / P,, Paypal |
| Khả năng cung cấp: | 5000 miếng / ngày |
|
Thông tin chi tiết |
|||
| Tên: | Cáp trong nhà | Loại hình: | Trong nhà |
|---|---|---|---|
| Loại sợi: | SM / MM | Cốt lõi: | 6 lõi |
| Đăng kí: | Mạng | Màu sắc: | Màu vàng |
| Loại cáp: | GJPFJH | ||
| Làm nổi bật: | Cáp quang đơn chế độ GJPFJH,cáp quang đơn chế độ 6 lõi,cáp quang đệm chặt chẽ |
||
Mô tả sản phẩm
GJPFJH Cáp quang đệm chặt chẽ GJPFJH Cáp quang đơn mode Cáp quang đơn chế độ cho trong nhà
Loại hình
--- LC, SC, ST, FC, MTRJ, MU SMA, MTP / MPO
--- Chế độ Sinlge, Đa chế độ, OM1, OM2, OM3,10G OM4
--- Bọc thép, Không bọc thép
--- Bọc thép, Không bọc thép
---- đa lõi, điều chỉnh chế độ
--- Chiến thuật đặc biệt, v.v.
--- Chiến thuật đặc biệt, v.v.
Đặc trưng
1. Mất mát lợi nhuận cao
2. Mất chèn thấp
3. Dây vá đã qua RoHS, ISO9001
4. Áo khoác LZSH hoặc PVC
5. CCTC A Loại sợi quang Ferrule
Đặc điểm:
Khả năng hoạt động trên toàn phổ quang học từ 1260-1625nm, bước sóng sử dụng được nhiều hơn, tăng khả năng truyền dẫn, hỗ trợ DWDM và CWDM, tương thích với thiết bị 1310nm hiện có, bảo vệ tốt và ổn định lực dải tuyệt vời, suy hao mối nối thấp và hiệu quả nối cao.
|
đặc điểm
|
Các điều kiện
|
Giá trị được chỉ định
|
Các đơn vị
|
|
|
Đặc điểm quang học
|
||||
|
Sự suy giảm
|
1310 nm
|
≤0,35
|
[dB / Km]
|
|
|
|
|
1383 nm
|
≤0,31
|
[dB / Km]
|
|
|
|
1550 nm
|
≤0,20
|
[dB / Km]
|
|
|
|
1625 nm
|
≤0,23
|
[dB / Km]
|
|
Suy giảm so với Wavelenght
|
1285-1330 nm
|
≤0.03
|
[dB / Km]
|
|
|
Tối đaµ chênh lệch
|
1525-1575 nm
|
≤0.02
|
[dB / Km]
|
|
|
Phân tán Chromatic Co-hiệu quả
|
1285-1340 nm
|
≥ -3.0, ≤3.0
|
[ps / (nm-Km)]
|
|
|
|
|
1550 nm
|
≤18
|
[ps / (nm-Km)]
|
|
|
|
1625 nm
|
≤22
|
[ps / (nm-Km)]
|
|
Bước sóng 0 Người ảo
|
|
1312 ± 10
|
[nm]
|
|
|
Độ dốc phân tán bằng không
|
|
≤0.090
|
[ps / (mn2-km)]
|
|
|
Giá trị tiêu biểu
|
|
0,086
|
[ps / (mn2-km)]
|
|
|
PMD
|
|
|
|
|
|
Chất xơ tối đa riêng lẻ
|
|
≤0,2
|
[ps / √km]
|
|
|
Giá trị thiết kế liên kết (M = 20.Q = 0,01%)
|
|
≤0.1
|
[ps / √km]
|
|
|
Giá trị tiêu biểu
|
|
0,04
|
[ps / √km]
|
|
|
Bước sóng cắt cáp Acc
|
|
≤1260
|
[nm]
|
|
|
Đường kính trường chế độ (MFD)
|
1310 nm
|
9,2 ± 0,4
|
[mm]
|
|
|
|
|
1550 nm
|
10,4 ± 0,5
|
[mm]
|
|
Chỉ số khúc xạ nhóm hiệu dụng (Neff)
|
1310 nm
|
1.466
|
|
|
|
|
|
1550 nm
|
1.467
|
|
|
Điểm gián đoạn
|
1310 nm
|
≤0.05
|
[dB]
|
|
|
|
|
1550 nm
|
≤0.05
|
[dB]
|
|
Đặc điểm hình học
|
||||
|
Đường kính ốp
|
|
124,8 ± 0,7
|
[mm]
|
|
|
Ốp không tuần hoàn
|
|
≤0,7
|
[%]
|
|
|
Đường kính lớp phủ
|
|
245 ± 5
|
[mm]
|
|
|
Lỗi đồng tâm lớp phủ
|
|
≤12.0
|
[mm]
|
|
|
Lớp phủ không tuần hoàn
|
|
≤6.0
|
[%]
|
|
|
Lỗi đồng tâm của lớp bọc lõi
|
|
≤0,5
|
[mm]
|
|
|
Curl (bán kính)
|
|
≥4
|
[m]
|
|
|
Thời gian giao hàng
|
|
50,40
|
[km / cuộn]
|
|
|
Đặc điểm môi trường (1310 nm, 1550 nm & 1625 nm)
|
||||
|
Sự phụ thuộc vào nhiệt độ
Suy hao cảm ứng tại
|
- 60oC đến +85oC
|
≤0.05
|
[dB / km]
|
|
|
Chu kỳ nhiệt độ-độ ẩm
Suy hao cảm ứng tại
|
- 10oC đến +85oC, 98% RH
|
≤0.05
|
[dB / km]
|
|
|
Sự phụ thuộc của Watersoak
Suy hao cảm ứng tại
|
23oC, trong 30 ngày
|
≤0.05
|
[dB / km]
|
|
|
Sự phụ thuộc nhiệt độ ẩm
Suy hao cảm ứng tại
|
85oC và 85% RH, trong 30 ngày
|
≤0.05
|
[dB / km]
|
|
|
Lão hóa nhiệt khô ở
|
85oC
|
≤0.05
|
[dB / km]
|
|
|
Đặc điểm kỹ thuật cơ khí
|
||||
|
Kiểm tra bằng chứng
|
đứt dây
|
≥9.0
|
[N]
|
|
|
|
|
|
≥1.0
|
[%]
|
|
|
|
|
≥100
|
[kpsi]
|
|
Suy hao cảm ứng macro-bẻ cong
|
|
|
|
|
|
1 vòng quanh trục gá có đường kính 32 mm
|
1550 nm
|
≤0.05
|
[dB]
|
|
|
100 vòng quanh một trục có đường kính 50 mm
|
1310 nm & 1550 nm
|
≤0.05
|
[dB]
|
|
|
100 vòng quanh một trục có đường kính 60 mm
|
1625 nm
|
≤0.05
|
[dB]
|
|
|
Lực dải phủ
|
lực lượng trung bình điển hình
|
1,7
|
[N]
|
|
|
|
|
lực lượng đỉnh cao
|
≥1,3 ≤8,9
|
[N]
|
|
Thông số nhạy cảm ăn mòn ứng suất động nd
|
|
≥20
|
|
|
|
Mục
|
Chế độ đơn
|
Đa chế độ
|
|
|
Loại nối
|
UPC
|
APC
|
máy tính
|
|
Mất đoạn chèn
|
<hoặc = 0,3dB
|
<hoặc = 0,2dB
|
<hoặc = 0,3dB
|
|
Mất khả năng thu hồi
|
> hoặc = 45dB
|
> hoặc = 55dB
|
> hoặc = 35dB
|
|
Độ lặp lại
|
<hoặc = 0,1dB
|
<hoặc = 0,1dB
|
<hoặc = 0,1dB
|
|
Nhiệt độ
|
-40 / + 80
|
||
|
Loại sợi
|
Singlemode (APC Ba Lan)
|
Đa chế độ (PC / Đánh bóng phẳng)
|
||
|
Tham số
|
Tiêu chuẩn
|
Tổn thất thấp
|
Tiêu chuẩn
|
Tổn thất thấp
|
|
Chèn mất tối đa
|
<0,70
|
<0,35db
|
<0,70dB
|
<0,35dB
|
|
Tổn thất thu hồi vốn
|
> 60dB
|
|
Không có
|
|
|
Độ bền
|
500Matings
|
|
|
|
|
Nhiệt độ hoạt động
|
-40C đến 80C
|
|
|
|
|
Bước sóng thử nghiệm
|
1310nm
|
850nm
|
||
|
Vật chất
|
OS1
9 / 125μm
(1310 / 1550nm)
|
OM1
62,5 / 125μm
(850 / 1300nm)
|
OM2
50 / 125μm
(850 / 1300nm)
|
OM3
50 / 125μm
(850 / 1300nm)
|
|||||||
|
Suy hao (dB / km)
|
0,4 / 0,3
|
3,5 / 1,5
|
3,5 / 1,5
|
2,7 / 0,7
|
|||||||
|
Băng thông tối thiểu (MHz • km)
|
N / A
|
400/400
|
160/500 -
|
1500/500 -
|
|||||||
|
Đường kính đệm chính
|
250μm
|
250μm
|
250μm
|
250μm
|
|||||||
|
Thành viên sức mạnh
|
4x1320 Decitex Kevlar phần tử
|
||||||||||
|
Nhiệt độ lưu trữ / vận hành / lắp đặt
|
-20 ℃ ~ + 60 ℃
|
||||||||||
|
Vật liệu vỏ bọc
|
Vỏ bọc PVC hoặc LSZH
|
||||||||||
|
Đặc điểm kỹ thuật cáp quang
|
|||||||||||
|
Số lượng sợi
|
2
|
4
|
6
|
số 8
|
12
|
16
|
24
|
||||
|
Đường kính ngoài danh nghĩa (mm)
|
5,0 ± 0,2
|
5,1 ± 0,2
|
5,3 ± 0,2
|
5,9 ± 0,2
|
6,6 ± 0,2
|
7,5 ± 0,2
|
8,2 ± 0,2
|
||||
|
Trọng lượng danh nghĩa (kg / km)
|
19
|
21
|
23
|
28
|
34
|
46
|
57
|
||||
|
Tối đaTải trọng kéo
|
Dài hạn (N)
|
220
|
|||||||||
|
Ngắn hạn (N)
|
660
|
||||||||||
