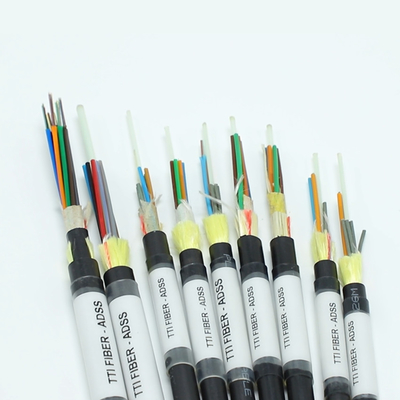

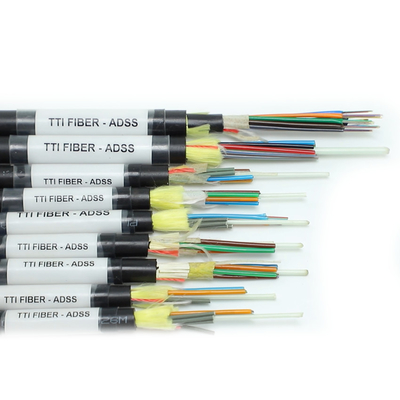

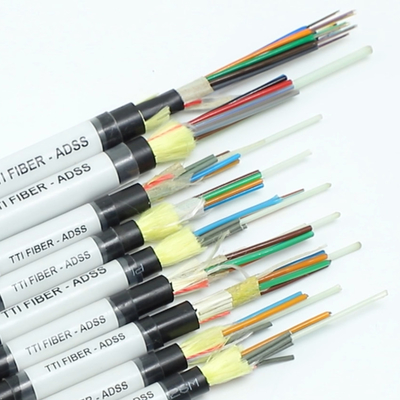

Cáp quang treo ADSS G652D G657A1 G657A2 1 12 24 48 96 144 sợi đơn mode ngoài trời
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | TTIFIBER |
| Chứng nhận: | ISO, CE |
| Model Number: | ADSS |
Thanh toán:
| Minimum Order Quantity: | Negotiable |
|---|---|
| Giá bán: | có thể đàm phán |
| Packaging Details: | Wooden Drum |
| Delivery Time: | 5-8 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1KM/Drum or Other Package Lengths Customized |
|
Thông tin chi tiết |
|||
| Color: | Black, Usually Black Color, blue or others, Aqua, yellow | Material: | Available upon customer's request, PVC |
|---|---|---|---|
| Fiber type: | G652D, G657A2, single mode or multi mode, G657, Single Mode Fiber | Application: | FTTH, OUTDOOR, Aerial, armored outdoor optic fiber cable, Audio signal Transmission |
| Chứng nhận: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Number of conductors: | ≥ 10, 2, 6 |
| Type: | Coaxial, FTTH 24 core optical fiber cable, professional manufactures Fiber optic sma connector, bare optical fiber, Single-Mode or Multi-Mode | Product name: | fiber optic launch cable, ftth drop cable, 2core FTTH single mode indoor/outdoor fiber optic, armored 2 core field optical fiber cable assembly for field operation, 1 2 4 core fiber optic drop cable |
| Fiber count: | 2 core, 2/4/6/8/12 Core, 1-144 Core, 1 cores, 1/2/4 Core | Length: | as your required, 1KM, 2KM or other requires |
| Jacket material: | LSZH, PVC, PE, TPU, PVC/LSZH | Operating temperature: | -55~+85°C, -20℃ to 70℃, -40°C to + 70°C |
| Package: | Plastic Bag, Carton, 1km/roll | Sheath: | MDPE/HDPE, PLENUM, LSZH, PVC, ect |
| Cable diameter: | 0.25MM, 2.2±0.07 | Strength member: | steel wire, Metallic wire, FRP |
| Name: | ftth drop cable Outdoor Fiber Optical Cable, fiber optic patchcord | Strengthen member: | FRP or Steel 0.4mm/0.45mm/0.5mm, 1 steel wire+ 2 FRP |
Mô tả sản phẩm
CÁP QUANG TỰ CHỊU LỰC TOÀN DIỆN
Cáp quang treo ADSS G652D G657A1 G657A2 1 12 24 48 96 144 lõi sợi quang đơn mode ngoài trời

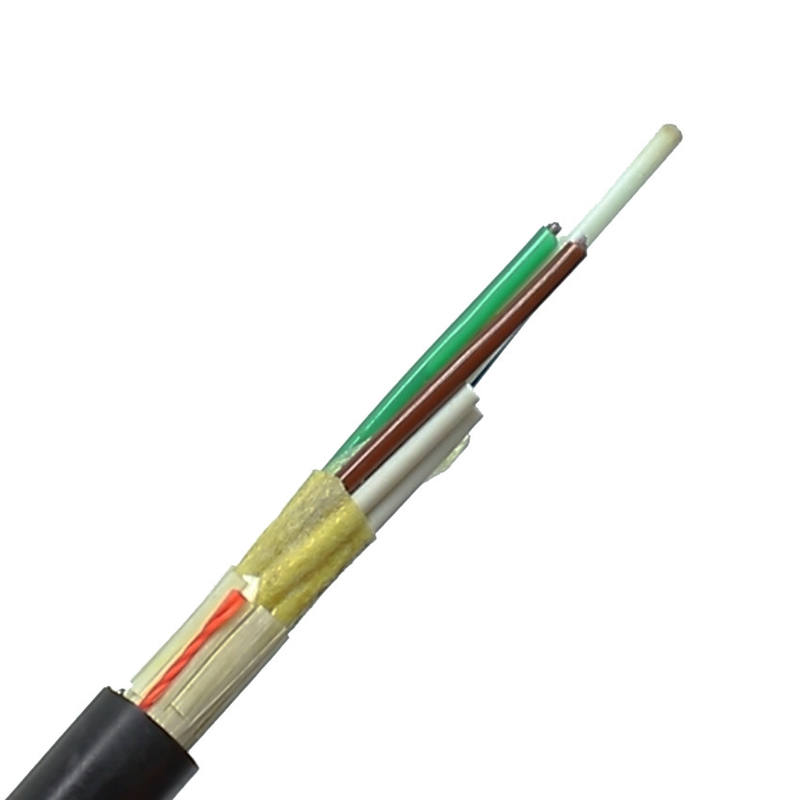

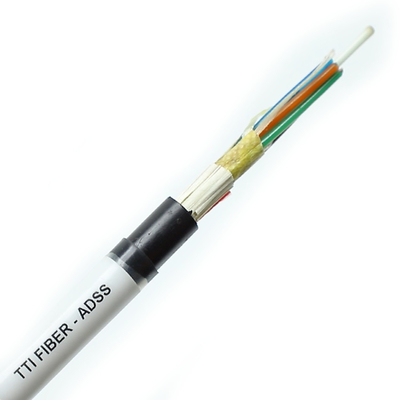

Cấu trúc của cáp quang ADSS áp dụng cấu trúc mắc kẹt dạng ống lỏng, sợi 250µm được định vị
trong một ống lỏng làm bằng vật liệu mô đun cao, và ống lỏng được đổ đầy hợp chất chống thấm nước. Các
ống lỏng (và dây điền) được xoắn quanh lõi gia cường trung tâm phi kim loại (FRP) để tạo thành một
lõi cáp nhỏ gọn, và khoảng trống của lõi cáp được lấp đầy bằng thuốc mỡ chặn nước. Lõi cáp được đùn với
vỏ bọc bên trong bằng polyetylen (PE), sau đó xoắn với aramid để gia cố, và cuối cùng được đùn với polyetylen
vỏ bọc ngoài (PE) hoặc vỏ bọc ngoài AT. Thiết kế của cáp quang ADSS xem xét đầy đủ tình hình thực tế của
các đường dây điện và phù hợp với các cấp độ khác nhau của đường dây truyền tải điện áp cao. Vỏ bọc polyetylen (PE) có thể
được sử dụng cho đường dây điện 10kV và 35kV; Đối với đường dây điện 110kV và 220kV, điểm treo của cáp quang
phải được xác định bằng cách tính toán sự phân bố cường độ điện trường, và vỏ bọc ngoài at phải được
sử dụng. Đồng thời, liều lượng sợi aramid và quy trình mắc kẹt hoàn hảo được thiết kế cẩn thận để
phù hợp với các yêu cầu ứng dụng của các khoảng cách khác nhau.
trong một ống lỏng làm bằng vật liệu mô đun cao, và ống lỏng được đổ đầy hợp chất chống thấm nước. Các
ống lỏng (và dây điền) được xoắn quanh lõi gia cường trung tâm phi kim loại (FRP) để tạo thành một
lõi cáp nhỏ gọn, và khoảng trống của lõi cáp được lấp đầy bằng thuốc mỡ chặn nước. Lõi cáp được đùn với
vỏ bọc bên trong bằng polyetylen (PE), sau đó xoắn với aramid để gia cố, và cuối cùng được đùn với polyetylen
vỏ bọc ngoài (PE) hoặc vỏ bọc ngoài AT. Thiết kế của cáp quang ADSS xem xét đầy đủ tình hình thực tế của
các đường dây điện và phù hợp với các cấp độ khác nhau của đường dây truyền tải điện áp cao. Vỏ bọc polyetylen (PE) có thể
được sử dụng cho đường dây điện 10kV và 35kV; Đối với đường dây điện 110kV và 220kV, điểm treo của cáp quang
phải được xác định bằng cách tính toán sự phân bố cường độ điện trường, và vỏ bọc ngoài at phải được
sử dụng. Đồng thời, liều lượng sợi aramid và quy trình mắc kẹt hoàn hảo được thiết kế cẩn thận để
phù hợp với các yêu cầu ứng dụng của các khoảng cách khác nhau.
Đặc điểm:
1. Đường kính cáp nhỏ (thích ứng với khí hậu xấu), trọng lượng nhẹ, khoảng cách 100m, tải trọng gắn vào tháp thấp.
2. Cấu trúc phi kim loại, cách điện tốt, chống sét.
3. Công nghệ sản xuất tốt, lực đều cho sợi aramid, với độ linh hoạt về ứng suất vượt trội.
2. Cấu trúc phi kim loại, cách điện tốt, chống sét.
3. Công nghệ sản xuất tốt, lực đều cho sợi aramid, với độ linh hoạt về ứng suất vượt trội.
Tính năng:
● Nó có thể được dựng liên tục. Tuổi thọ trên 30 năm.
● Sử dụng vỏ bọc AT, cải thiện hiệu suất kháng theo dõi, trọng lượng nhẹ, đường kính cáp nhỏ, giảm ảnh hưởng
của băng giá và gió, và tải trọng trên tháp và giá đỡ được giảm, với khoảng cách lớn.
● Nó có các đặc tính kéo và nhiệt độ tuyệt vời.
● Sử dụng vỏ bọc AT, cải thiện hiệu suất kháng theo dõi, trọng lượng nhẹ, đường kính cáp nhỏ, giảm ảnh hưởng
của băng giá và gió, và tải trọng trên tháp và giá đỡ được giảm, với khoảng cách lớn.
● Nó có các đặc tính kéo và nhiệt độ tuyệt vời.
Thích ứng với điều kiện khí tượng
|
Điều kiện thời tiết
|
A
|
B
|
C
|
D
|
|
Tốc độ gió (m/s)
|
25
|
35
|
10
|
10
|
|
Đóng băng (m/s)
|
0
|
0
|
5
|
10
|
|
Tải trọng bổ sung (N/m)
|
0.7
|
0.7
|
2.5
|
4.4
|
Đặc tính quang học
|
Mục
|
G.652
|
G.655
|
50/125um
|
62.5/125um
|
|
|
Suy hao |
@850nm
|
|
|
≤3.0dB/km
|
≤3.2dB/km
|
|
@1300nm
|
|
|
≤1.0dB/km
|
≤1.2dB/km
|
|
|
@1310nm
|
≤0.36dB/km
|
≤0.40dB/km
|
|
|
|
|
@1550nm
|
≤0.22dB/km
|
≤0.23dB/km
|
|
|
|
|
Băng thông
|
@850nm
|
|
|
≥500MHZ.km
|
≥200MHZ.km
|
|
@1300nm
|
|
|
≥1000MHZ.km
|
≥600MHZ.km
|
|
|
Khẩu độ số
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
|
Bước sóng cắt của cáp
|
≤1260mm
|
≤1450mm
|
|
|
|
Thông số cấu trúc
|
Đường kính tham chiếu (mm)
|
RTS (kN)
|
MAT (kN)
|
Diện tích mặt cắt của phần tử kéo (mm²)
|
Mô đun đàn hồi (kN/mm²)
|
Hệ số giãn nở nhiệt (10-6/K)
|
|
11.8
|
10
|
4
|
4.6
|
7.6
|
1.8
|
|
12
|
15
|
6
|
7.6
|
8.3
|
1.5
|
|
12.3
|
20
|
8
|
10.35
|
9.45
|
1.3
|
|
12.6
|
24
|
10
|
13.8
|
10.8
|
1.2
|
|
12.8
|
30
|
12
|
14.3
|
11.8
|
1
|
|
13.1
|
36
|
15
|
18.4
|
13.6
|
0.9
|
|
13.5
|
45
|
18
|
22
|
16.4
|
0.6
|
|
13.8
|
53
|
22
|
26.4
|
18
|
0.3
|
|
14.4
|
60
|
26
|
32.2
|
19.1
|
0.1
|
|
14.6
|
70
|
28
|
33
|
19.6
|
0.1
|
|
14.8
|
85
|
34
|
40
|
20.1
|
0.1
|
|
Khoảng cách (m) Thích ứng với điều kiện khí tượng
|
Trọng lượng (kg/km)
|
||||
|
A
|
B
|
C
|
D
|
PE
|
AT
|
|
160
|
100
|
140
|
100
|
117
|
124
|
|
230
|
150
|
200
|
150
|
121
|
129
|
|
300
|
200
|
290
|
200
|
126
|
134
|
|
370
|
250
|
350
|
250
|
133
|
141
|
|
420
|
280
|
400
|
280
|
138
|
145
|
|
480
|
320
|
460
|
320
|
145
|
153
|
|
570
|
380
|
550
|
380
|
155
|
163
|
|
670
|
460
|
650
|
460
|
163
|
171
|
|
750
|
530
|
750
|
510
|
177
|
186
|
|
800
|
560
|
800
|
560
|
182
|
191
|
|
880
|
650
|
880
|
650
|
195
|
204
|
